导轨式安装电能表
导轨式安装电能表
产品型号: DDSF1352/ADL100
产品价格: 500到1000元
产品品牌: 安科瑞
产品类别: 电力传感器-电量
发布地区: 江苏省-无锡市
发布时间: 2013-3-16 14:53:00

详细介绍

导轨式安装电能表 DDSF1352
一、概述
    终端电能计量表计采用DIN35mm导轨式安装结构、LCD显示,测量电能及其它电参量,可进行时钟、费率时段等参数设置,并具有电能脉冲输出功能;可用RS485通讯接口与上位机实现数据交换。
    该电能表具有体积小巧、精度高、可靠性好、安装方便等优点,性能指标符合国标GB/T 17215、GB/T 17883和电力行业标准DL/T614对电能表的各项技术要求,适用于政府机关和大型公建中对电能的分项计量,也可用于企事业单位作电能管理考核。

二、适用环境
正常工作温度:-10℃~+45℃
极限工作温度:-20℃~+60℃
储存温度:-40℃~+70℃
相对湿度:≤95%(无凝露)
海拔高度:≤2500m

三、功能
●计量
  计量单相有功总电能,反向计入总电能并单独累计
●测量
  测量单相电压、电流
●分时
  百年日历、时间,闰年自动切换,最大可设置3个费率,8时段,时段最小间隔1分钟
●结算
  电表内存储3个月的历史结算数据,电能结算日缺省设置为月末24时(月末结算)
●显示
   7位宽温型LCD显示;有功电能脉冲、当前费率LED指示
●输出
  有功电能脉冲输出,无源光电隔离型输出端口
●通讯
  支持RS485通讯接口,通讯规约可选(MODBUS-RTU或DL/T645规约)

四、技术参数

项 目
性能参数
电气
特性

参比电压
AC220V
工作电压
0.7Un~1.2Un
电流规格
1.5(6)A、5(20)A、10(40)A、20(80)A
额定频率
50Hz
准确度等级
有功1.0级
时钟准确度
日误差≤0.5s/d
电压线路功耗
≤1W,5VA
电流线路功耗
≤1VA
电能脉冲输出
光耦隔离,集电极开路输出,脉宽80ms±20ms
通讯
RS485接口,MODBUS-RTU协议(或DL/T645规约)
机械特性
外形尺寸
76×89×74mm,4模数
最大接线能力
25mm2
环境
条件
工作温度
-20℃~+60℃
存储温度
-40℃~+70℃
相对湿度
≤95℅(无凝露)

五、外形尺寸(mm)

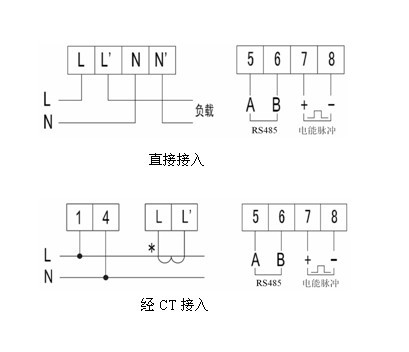

六、接线图
